316L不锈钢焊增材电弧物理特性分析



　　前 言

　　电弧增材制造具有效率高、成本低的优点[1]。TIG焊电弧稳定性好、电流可调节范围大、焊缝成形美观等，TIG焊电弧增材近年来受到了广泛关注。国内外学者对不锈钢TIG 焊电弧增材制造的成形性能进行了研究。谢菲尔德大学的T. Skiba[2]对沉积态308L不锈钢进行研究，认为不锈钢构件的力学性能接近常规制造方法。大连理工大学的刘黎明[3]等人研究了316 不锈钢TIG 电弧增材制造的成形规律，分析焊接参数与焊缝成形形貌及组织形态的相关性。电弧增材制造过程中会常采用单道多层或多道搭接堆积，在堆积过程中产生大量的热，从而影响了原电弧的热物理性能。目前，已有学者对TIG焊电弧的物理特性进行了研究，Hadad[4]等人测量了TIG 焊电弧温度，马税良[5]等利用光谱法测量了TIG 焊电弧的温度分布，并实现了电弧物理性能的动态测量。TIG增材虽然与TIG焊热源相同，但由于增加了焊丝的填充，电弧的温度、谱线分布均发生了变化，因此，有必要对TIG 增材过程的电弧物理性能进行研究。

　　本文采用TIG 增材制造方法制造316L 不锈钢墙体，并对不锈钢增材构件的成形形貌、电弧形态、电弧温度等特性进行研究。

　　

　　试验系统

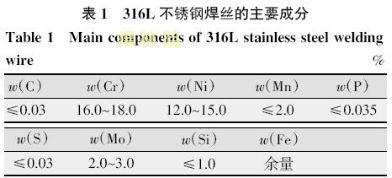

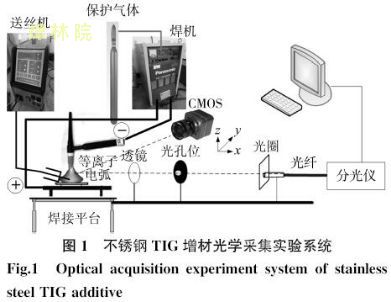

　　试验用TIG增材制造系统由TIG焊机、送丝机、试验平台及光学采集系统组成，如图l 所示。焊接电源为松下公司的YC-300WX4 型TIG 电源，送丝机为WF-007A 氩弧焊自动送丝机，利用焊枪支架夹持并固定TIG 焊枪和送丝装置，试验平台为二自由度滑台，使用迪卡DK-100T 型数控系统编写行走程序。试验用基板为150 mm×50 mm×4 mm的304奥氏体不锈钢板，焊前用砂轮打磨掉不锈钢板表面的氧化膜。试验材料为ER316L 不锈钢焊丝，焊丝直径1 mm，其主要化学成分如表1所示。

　　光学采集系统包括光谱仪系统及高速摄影系统，高速摄影系统主要包括CMOS 图像传感器、定焦摄影镜头和光学元件(中性滤光片、干涉滤光片)。CMOS 图像传感器采用Photonfocus 公司的MVD1024-TrackCAM，图像曝光时间为0.2 ms，拍摄速度为795 帧/s。光谱仪系统包括光谱仪、凸透镜、孔径光阑及成像屏，光谱仪为PG2000型的光纤光谱仪，增材电弧放大2倍后在成像屏上被光纤传输至光谱仪。

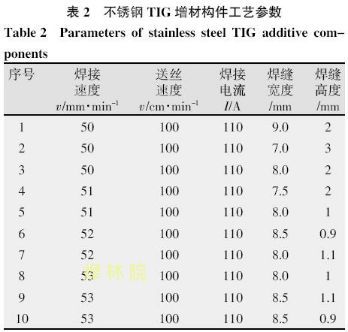

　　试验过程中采用往复沉积形式进行墙体堆积，利用行走平台实现“之”字形路径，焊接电流110 A，送丝速度100 cm/min，钨极垂直于试样基板，焊丝干伸长20mm，送丝角度15°，弧长5mm，保护气体为纯氩，气体流量15 L/min，各层冷却时间保持3 min 不变，焊缝层数为10层。为保证良好的墙体成形，各层的焊接速度设为变量，增材构件焊接工艺参数如表2 所示。试验主要研究了各层电弧的形态、温度及焊缝成形尺寸。



　　试验结果与分析

2.1增材成形形貌分析

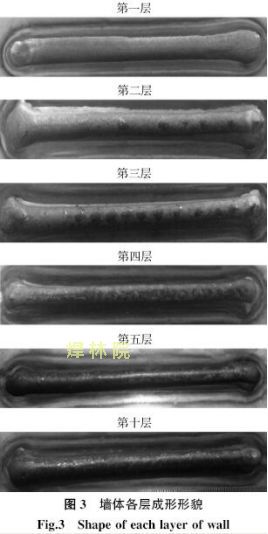

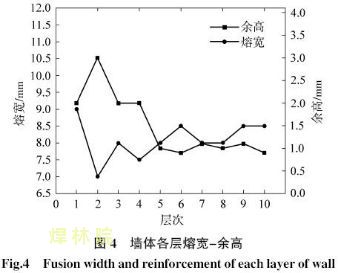

　　堆积10层的墙体整体形貌如图2所示，墙体宽度9 mm、高度15 mm、长度110 mm。各层成形形貌如图3所示，对应的熔宽、余高关系如图4所示。

　　由图4 可知，第一层焊缝熔宽较宽(9 mm)，第二层焊缝熔宽为7 mm，较第一层明显降低，第三层熔宽约为8 mm，此后焊缝熔宽无明显变化。究其原因，与焊缝成形的热平衡有关。在焊接第一层时，焊缝的主要散热途径为基板的热传导以及与空气的传导与对流，由于金属基板的导热系数大于空气，因此第一层焊缝的主要散热方向沿着基板进行。随着焊接层数的增加，焊缝直接只与前一层焊缝发生冶金结合，与金属的接触面积明显降低，且通过空气散热较慢，因此其散热速度明显降低，从而导致焊缝的成形形貌发生变化。直至第五层电弧对母材的加热与焊缝的散热达到相对平衡状态，焊缝熔宽及余高基本趋于稳定。

2.2增材成形电弧形态分析

　　墙体各层电弧长度分布如图5 所示，对应的电弧形态如图6所示。

　　在焊接过程中，保证钨极下方距离工件为5mm，受试验系统限制，单数层采用后送丝方式，偶数层采用前送丝方式。由图6 可知，各单数层电弧形态与不填丝状态的电弧较为相似，而各偶数层的电弧形态变化较大。虽然在焊接前已设置弧长为4 mm，但在实际焊接过程中弧长出现了一定的变化，第一层电弧长度为3.3mm，第二层电弧长度缩短为1.6mm，且奇数层电弧长度逐渐降低，偶数层电弧长度逐渐增长，自第五层开始弧长变化较小。

　　这一方面与焊丝的送进方向有关，另一方面与增材过程的热累积有关。奇数层采用前送丝，熔化的焊丝通过熔池前端流入熔池，较易于向熔池后端流动，电弧长度较长。而偶数层采用后送丝，熔化的焊丝通过熔池后端流入熔池，熔池流动速度较前送丝减慢，流动性降低，使得电弧弧长变短。在焊接第一层时，电弧对基板加热，使基板熔化形成熔池，熔池的动态流动会使电弧长度发生一定变化，因此，电弧长度由实验设定的4 mm变为3.3 mm。随着焊接层数的增加，受到前一层熔宽的限制，熔池宽度受到影响，从而降低了熔池的流动性，对于前送丝而言，这意味着熔化的焊丝不易流到熔池后方而堆积在熔池上方，电弧高度降低;对于后送丝而言，流动性降低意味着焊丝不易流向熔池前部，使得电弧长度增加。
站高高,焊接app,焊接标准,焊接材料,焊条,焊丝,焊接词典,焊接设备,焊接标准,金属标准,焊接论坛,标准下载,焊机,焊接资讯

2.3增材成形电弧温度计算

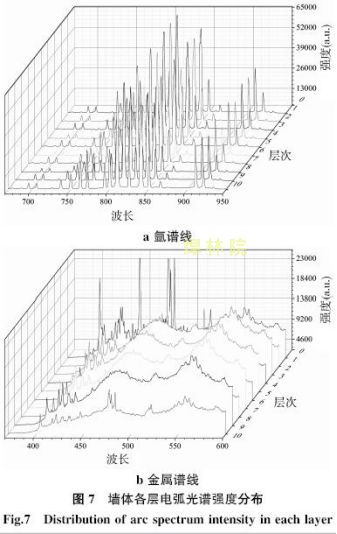

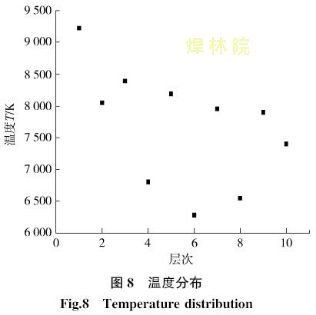

　　在墙体成形过程中，热量不断累积，利用光谱仪系统测量的各层电弧光谱分布如图7所示。电弧中出现大量的氩谱线及金属谱线，且各层强度分布出现变化，强度在第五层趋于稳定。电弧强度与电弧温度及电子数密度密切相关。根据双线法计算出的电弧温度分布如图8所示。

　　由图8可知，奇数层电弧温度逐渐降低，偶数层电弧温度先降低后增加，且奇数层与偶数层电弧温度逐渐趋于一致，这主要与焊缝热量的累积有关。随着焊缝高度的增加，其散热条件变差，熔池温度升高，在焊接电弧中更有利于金属蒸汽的产生，而金属蒸汽相对于氩气更易于使电弧等离子体导电，因此需要维持电弧燃烧的温度降低，而电弧与焊缝之间的热平衡在第5 层趋于稳定，使得偶数层电弧温度在第6 层开始增加，直至与奇数层趋于一致。

2.4增材成形电弧物理特性与成形形貌关系

　　在316L不锈钢增材成形过程中，焊缝每层的形貌都出现一定的变化，总体来讲，前四层焊缝的熔宽和余高较不稳定，在第五层后成形基本稳定。分析电弧形态发现，电弧至第五层后弧长趋于稳定，电弧温度较前四层的波动减小。以上分析表明，在增材制造的成形过程中有一个达到稳定的过程，这与增材过程中的热累积有很大关系，在增材成形过程中，随着堆积层数的增加，热量不断增加，特别是在前四层，热量的传导由主要通过基板传导变化为通过下一层焊缝传导，使整个热量发生较大变化，而热量的传输具有一定的惯性，因此，集中表现在第五层时成形比较稳定。同时，从电弧形态及电弧温度的分布也可知，随着增材堆积层数的增加，电弧形态有所缩小，电弧温度有所降低，这个过程均为热量分布趋于稳定的过程。



　　结 论

　　本文分析了316L 不锈钢TIG焊增材成形的电弧物理特性，利用高速摄影获取了增材电弧的形态，利用光谱仪获得了增材电弧的谱线强度分布得出以下结论：

　　(1)316L 不锈钢TIG 焊增材制造过程中，其墙体成形、电弧形态、电弧温度等特征均在第五层趋于稳定;(2)316L TIG焊增材各层的电弧形态有所差异，电弧形态呈现先减小再增大最后趋于稳定的趋势;(3)增材电弧的温度也呈现先降低再趋于一致的趋势。

站高高,焊接app,焊接标准,焊接材料,焊条,焊丝,焊接词典,焊接设备,焊接标准,金属标准,焊接论坛,标准下载,焊机,焊接资讯

参考文献

[1]　　刘一搏，孙清洁，姜云禄，等. 基于冷金属过渡技术快速成形工艺[J]. 焊接学报，2014，35(7)：1-4.

[2]　　kiba T，Baufeld B，Biest O Microstructure and mechanical properties of stainless steel component manufactured by shaped metal deposition[J]. ISIJ International，2009，49(10)：1588-1591.

[3]　　张炼，张兆栋，刘黎明. 316 不锈钢TIG电弧增材制造成形规律研究[J]. 焊接技术，2018，47(4)：10-14.

[4]　　G addad，A Farmer. Temperature determinations in a free-burningarc. I. Experimental techniques and results in argon[J]. Journal of Physics D：Applied Physics，1984，17(6)：1189-1196.

[5]　　Ma S，H Gao，L Wu. Time resolved characterization of a free-burning argon arc after ignition by optical emission spectroscopy[J]. Journal of Applied Physics，2011，110(2)：026102-1-3.
